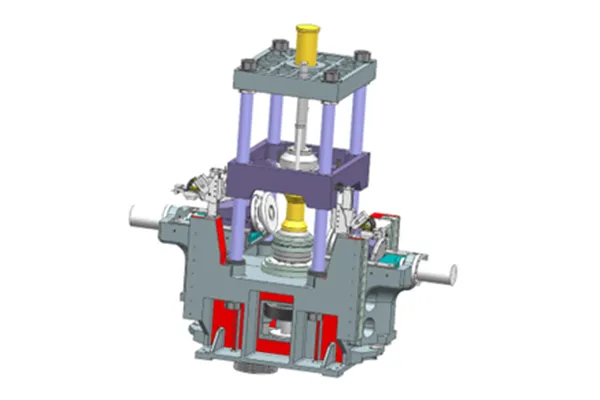

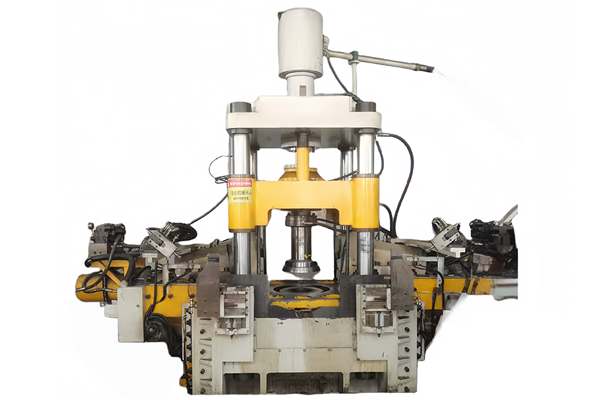

Formadora de discos de auto | Maquinaria de disco de auto

Plujo de proceso Plujo de proceso

Especificaciones

Modelo	XYJ-550	XYJ-650
Fuente de alimentación	AC 380V/trifásica/50HZ	AC 380V/trifásica/50HZ
Potencia nominal	46kW	55kW
Espesor del disco	≤5mm	≤8mm
Diámetro del disco	10-19 pulgadas	16-25 pulgadas
Altura del disco	＜140mm	＜160mm
Diámetro circular de la pieza en bruto de acero	220-610mm	350-782mm
Tiempo de girado (spinning)	≤20-28s	≤30-35s
Velocidad del husillo principal	0-394r/min (cambio de velocidad continuo)	0-394r/min (cambio de velocidad continuo)
Potencia del motor del husillo principal	180kW	220kW
Fuerza de cierre del cilindro superior	500KN	600KN
Carrera superior del cilindro	550mm	600mm
Fuerza de avance axial del cilindro	540KN	600KN
Carrera axial del cilindro	350mm	400mm
Fuerza de alimentación del cilindro principal	580KN	630KN
Carrera del cilindro principal	220mm (ajustable)	220mm (ajustable)
Presión del cilindro de descarga	80KN	100KN
Carrera del cilindro de descarga	240mm	300mm
Peso de la máquina	26T	30T

Características

La formadora de disco ofrece una capacidad mejorada de adelgazamiento de paredes, superando a equipos de formado similares en el mercado, que generalmente admiten materiales con una reducción de espesor de 20mm o menos.
Capaz de formar discos de auto en diámetros que van desde 5.5 pulgadas hasta 25 pulgadas, tanto para diseños con tubos como sin cámara, la formadora de flujo vertical proporciona una mayor versatilidad en comparación con otros modelos con capacidades de diámetro limitadas.
Diseñado para manejar acero de alta resistencia con una resistencia mínima a la tracción de 440MPa, mientras que los equipos convencionales de conformado por flujo a menudo se limitan a materiales con una resistencia a la tracción de 380MPa o menos.
El arco y el ángulo de presión de la rueda formadora en la formadora de discos están diseñados y ajustables con precisión para producir un acabado superficial liso y ordenado en el producto formado, superando los acabados más ásperos típicos de equipos de formado comparables.
Utilizando servoperfilado, el formador de flujo garantiza ajustes de contorno fáciles y confiables para la formación precisa de perfiles de disco.
Un sistema opcional de carga y descarga totalmente automatizado permite una transferencia perfecta de piezas en bruto desde la entrada hasta la finalización sin manipulación manual, a diferencia de muchas formadoras de discos que requieren intervención manual.
El diámetro del husillo principal de la formadora de discos se incrementa de 220mm a 260mm, con rodamientos más grandes y rodamientos de bolas de empuje de alta resistencia para soportar una mayor capacidad de carga. Accionado por un eficiente motor síncrono de imanes permanentes, el husillo proporciona un par constante y un ajuste continuo de la velocidad, adaptándose a tamaños de disco en varios diámetros.
El soporte del husillo en la cámara de giro (spinning) está reforzado de 140mm a 150mm, con rodamientos NSK personalizados diseñados para manejar el girado (spinning) de alta carga para placas de acero resistentes y cuerpos tubulares largos.
Reforzado con rodamientos axiales de bolas de alta resistencia, el husillo superior mantiene la estabilidad tanto en las operaciones de prensado como de girado (spinning), lo que garantiza una calidad y un rendimiento constantes en la producción de discos.
