Expansora horizontal de rines

Expansora de rines utilizada en la línea de producción de aros de auto de acero para dimensionar el rin

Solicite una cotización

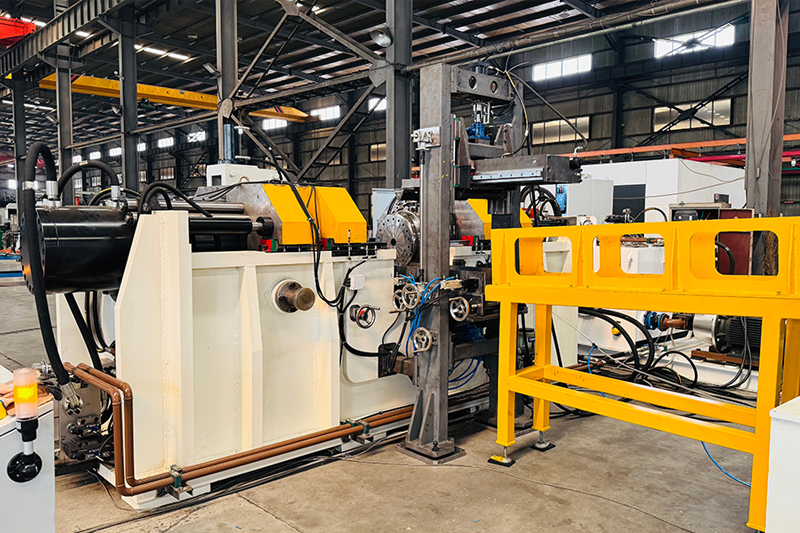

Expansora horizontal de rines

Expansora de rines utilizada en la línea de producción de aros de auto de acero para dimensionar el rin

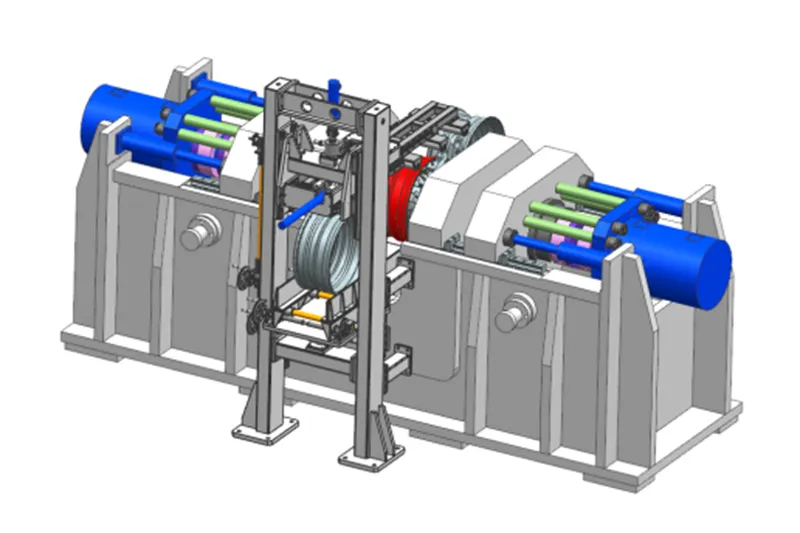

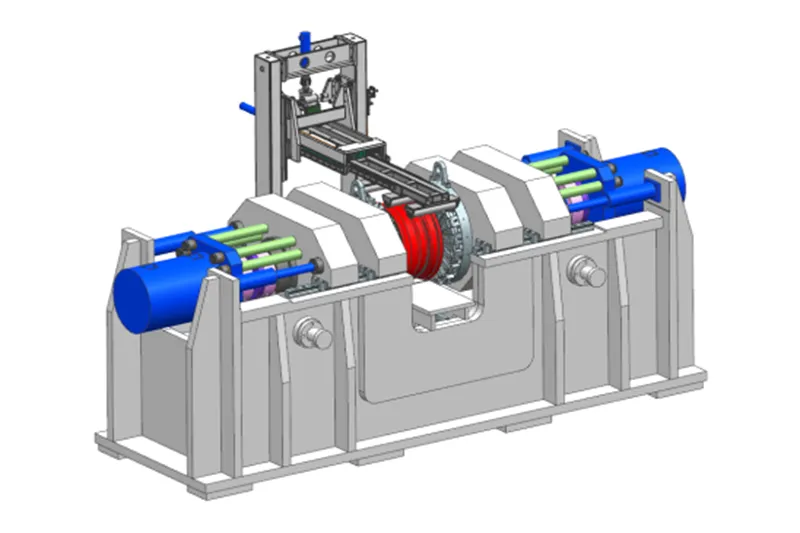

La expansora horizontal desempeña un papel esencial en la línea de producción de aros de auto de acero, realizando la expansión y el dimensionamiento de los aros después del proceso de perfilado. Su diseño se compone de tres elementos clave: la unidad principal, el sistema de energía hidráulica y el panel de control, que trabajan de manera sincronizada para garantizar un funcionamiento eficiente.
Esta expansora de rines incorpora sensores de finalización de carrera y relés de presión, lo que permite un control preciso sobre la presión de trabajo, la velocidad y la longitud de carrera. Estos parámetros se pueden ajustar fácilmente para cumplir con las especificaciones de producción. Con opciones de operación manual y automática, su diseño combina simplicidad y efectividad, asegurando una alineación precisa y facilidad de uso.
En un solo proceso, esta máquina expansora completa la expansión y el dimensionamiento de los aros, consolidándose como un componente indispensable en la fabricación moderna de aros de auto de acero, optimizando tanto la calidad como la eficiencia en la producción.

Plujo de proceso Plujo de proceso

Especificaciones

Modelo	KZJ-2*220	KZJ-2*250	KZJ-2*280
Fuente de alimentación	AC 380V/trifásica/50HZ	AC 380V/trifásica/50HZ	AC 380V/trifásica/50HZ
Potencia nominal	46kW	55kW	64kW
Espesor del aro	≤5mm	≤8mm	≤10mm
Ancho del aro	5-8.25 pulgadas	8.25-11.75 pulgadas	11.75-16 pulgadas
Diámetro del aro	14-19.5 pulgadas	19.5-24 pulgadas	24-54 pulgadas
Capacidad del cilindro hidráulico para una alimentación rápida	2*60KN	2*73KN	2*85KN
Capacidad de expansión del cilindro hidráulico	2*2200KN	2*2500KN	2*2800KN
Presión nominal	18Mpa	20Mpa	24Mpa
Tolerancia de diámetro	±0.15mm	±0.2mm	±0.3mm
Precisión del movimiento de traslación del bloque deslizante	0.01mm	0.01mm	0.01mm

Características

Esta expansora cuenta con una longitud de guía seis veces mayor que los expansores estándar, con alineación de precisión incorporada en el marco para garantizar el posicionamiento coaxial de ambos moldes, lo que mejora en gran medida la precisión del perfilado.
Se utiliza un método de expansión activo de doble potencia que permite un ajuste independiente a cada lado de la llanta. Esta configuración evita eficazmente las variaciones de tamaño debidas a velocidades de expansión inconsistentes.
El deslizador principal funciona sobre un riel de guía lineal, lo que ofrece una precisión y estabilidad de movimiento superiores en comparación con los diseños de pilares de guía tradicionales.
Los moldes expansivos están montados de forma segura en el deslizador principal, lo que evita cualquier hundimiento durante el funcionamiento y garantiza una precisión constante durante todo el proceso de formación de la llanta.
Los moldes cuentan con una forma de cono de 18 facetas con superficies de guía inclinadas, lo que prolonga significativamente la vida útil del molde y mejora la precisión de expansión.
Cada cono de molde tiene un orificio estándar en la parte delantera para facilitar la prueba de concentricidad con una barra estándar, lo que garantiza la alineación del molde. Todo el conjunto del molde se puede quitar para un cambio rápido cuando sea necesario.
Se utiliza un sistema de lubricación con grasa progresiva para todas las piezas móviles y las superficies deslizantes del molde, con lubricación temporizada (con grasa Nº 0 o Nº 1) para garantizar un funcionamiento suave.
Su estructura de marco de una sola pieza mejora la rigidez general en comparación con los marcos tradicionales de cuatro columnas, lo que garantiza estabilidad y durabilidad.
